CNC per la lavorazione della matrice

1. La carrozzeria e il serbatoio del carburante sono integrati, riducendo la superficie del pavimento;

2. Il database di elaborazione avanzato, con solo l'inserimento di materiali di elaborazione, tipi, aree, rugosità, profondità, ecc., può ottenere un'elaborazione VDI efficiente, con basse perdite e accurata di acciaio alla grafite, alluminio al rame rosso, acciaio legato duro al rame al tungsteno, ecc. Anche se sei un principiante, puoi facilmente essere competente nel lavoro;

3. Metodi di input per touch screen, mouse, tastiera e tastiera ausiliaria;

4. Il sistema può essere gestito da remoto, aggiornato gratuitamente e controllato;

5. Precisione e risoluzione del display 0.0001mm

6. Precisione di posizionamento ripetitivo Inferiore o uguale a 0.002 mm

7. Precisione di posizionamento a gamma completa Inferiore o uguale a 0.01mm

8. Rugosità superficiale ottimale Inferiore o uguale a 0.07 μ M

9. Massima efficienza di lavorazione 230 mm²/ Min/50A (acciaio ramato);

10,260 mm²/ Min/50A (rame grafite);

11. Perdita minima dell'elettrodo Inferiore o uguale a 0,1%

12. Planarità di lavorazione Inferiore o uguale a 0,004 mm

1. Il sollevamento CNC del serbatoio del liquido, che controlla l'altezza del serbatoio del liquido in base all'estremità superiore del pezzo in lavorazione, può ottenere l'automazione;

2. Controllo completo a circuito chiuso del sistema operativo Linux, del computer superiore e del servomotore AC;

3. Controllo del bus Ethercat, alta velocità, elevata precisione di controllo (incluso ogni azionamento e scarico degli assi);

4. Precisione del controllo e precisione della visualizzazione delle coordinate di ciascun asse 0.1 μ m. Controllo del limite morbido;

5. Spegnere senza tornare a zero, continuare l'elaborazione;

6. Controllo automatico del carico e dello scarico dell'olio, controllo costante della temperatura dell'olio;

7. Supporto 8-asse 5-collegamento asse;

8. Banco di lavoro fisso, struttura del corpo di fusione HT250 (Svizzera);

9. Gli assi X/Y/Z sono dotati di guide a rulli di grado P giapponesi THK (o Taiwan HIWIN);

10. Configurazione degli assi X/Y/Z (Taiwan HIWIN) Vite a sfere a rotolamento di grado C3;

11. Configurazione degli assi X/Y/Z: servomotore CA Panasonic giapponese e driver del valore assoluto;

12. Il database di elaborazione automatica sviluppato in modo indipendente dalla nostra azienda;

13. Contattori, interruttori di protezione, ecc. provengono tutti da Schneider Francia;

14. Mandrino automatico pneumatico nazionale (è possibile scegliere tra Swiss 3R o EROWA);

15.'00'banco da lavoro in marmo livellato;

16. Passaggio di scarico fumi e dispositivo automatico di estinzione incendi;

17. Compensazione automatica del ritorno a zero per l'asse 'C';

18. La luce di lavoro a LED si trova nella parte inferiore della testa della macchina e non occupa spazio;

1) Il presidente ha lavorato presso la Hanchuan Machine Tool Factory in Cina (1986-2005), concentrandosi nel campo della lavorazione elettrica per quasi 40 anni;

2) La società è stata fondata nel 2005, con uno stabilimento situato nella zona ad alta tecnologia di Suzhou, in Cina, che copre un'area di 20.000 metri quadrati;

3) Si tratta di un'impresa ad alta tecnologia nella provincia di Jiangsu e di un'impresa specializzata, raffinata e innovativa nella provincia di Jiangsu;

4) Con oltre 80 dipendenti e circa 20 addetti alla ricerca e sviluppo, è un'impresa orientata alla produzione di ricerca e sviluppo;

5) Implementare il sistema di gestione della qualità ISO9001 e utilizzare il sistema a tre coordinate Carl Zeiss per i test di precisione dei componenti delle macchine utensili;

6) Nel 2016 abbiamo avviato una cooperazione di prodotto con Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Che cosa è la lavorazione EDM?

La lavorazione a scarica elettrica, EDM, è un processo di fabbricazione in cui il materiale viene rimosso da un pezzo in lavorazione utilizzando una rapida sequenza di scariche di corrente elettrica tra elettrodi immersi in un liquido dielettrico. Il processo viene utilizzato per produrre parti impossibili da lavorare. Poiché l'EDM non utilizza la forza meccanica per rimuovere il materiale, è considerata non tradizionale.

EDM è un processo eccezionalmente preciso, ideale per formare forme complesse e intricate, in grado di modellare metalli duri come il titanio. I materiali modellati tramite EDM devono essere elettricamente conduttivi affinché il processo abbia successo.

L'elettrodo del pezzo in lavorazione, anodo, di una macchina EDM è collegato al terminale positivo di un alimentatore CC mentre l'elettrodo dell'utensile, catodo, è collegato al terminale negativo. Gli elettrodi sono immersi nel fluido dielettrico e separati dallo spinterometro. La scintillazione genera un calore elettrotermico estremo nella zona dello spinterometro, che fonde e vaporizza parti della superficie del pezzo in lavorazione, un processo noto come erosione da scintilla.

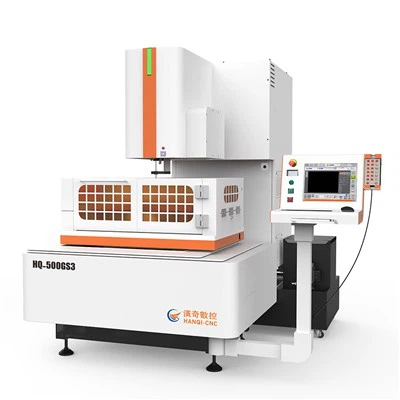

Il processo di lavorazione a filo EDM, un'alternativa alla lavorazione a tuffo EDM, funziona in modo molto simile a una sega a nastro per legno che utilizza un filo per il processo di taglio. Il filo, fatto di rame o ottone, ha una scarica elettrica ad alta tensione che lo attraversa e che consente al filo di tagliare lo spessore del pezzo in lavorazione.

Il filo nella lavorazione del filo EDM crea una scintilla in acqua deionizzata dove la conduttività è controllata con precisione. L'acqua raffredda il materiale e lava via il materiale rimosso con fluido dielettrico pulito che viene costantemente pompato nel processo per eliminare gli scarti in eccesso.

Le temperature estreme del processo EDM rimuovono rapidamente il materiale in eccesso dal pezzo in lavorazione tramite vaporizzazione e fusione o erosione a scintilla. Il metallo fuso viene rimosso parzialmente. Quando il potenziale elettrico viene ritirato, il canale del plasma non viene più sostenuto e genera pressione o onde d'urto mentre collassa. Ciò evacua il materiale fuso formando un cratere di materiale che viene rimosso da attorno al sito della scintilla.

Il materiale viene rimosso tramite la formazione di onde d'urto quando il canale del plasma collassa a causa dell'interruzione del potenziale elettrico, dove il materiale di lavoro diventa positivo e l'utensile negativo. Quando gli elettroni colpiscono il pezzo in lavorazione, si formano crateri tramite il riscaldamento, la fusione e la rimozione del materiale quando gli ioni positivi colpiscono l'utensile, con conseguente usura dell'utensile.

La lavorazione tramite elettroerosione richiede una grande quantità di energia. I generatori utilizzati per il processo devono essere in grado di fornire l'energia necessaria affinché il processo funzioni in modo efficiente e con successo. Vengono selezionati in base alla loro capacità di generare i parametri di potenza del processo.

Le macchine utensili EDM (DIE SINKER)/WIRE EDM sono ampiamente utilizzate in vari settori, come elettrodomestici digitali, produzione automobilistica, apparecchiature mediche, imballaggio di semiconduttori, industria degli stampi, industria aerospaziale, industria dell'alluminio, sanitari, produzione militare, ecc.

SUZHOU HANQI CNC EQUIPMENT CO.,LTD.è stata fondata nel 2005, specializzata nella produzione e personalizzazione di varie macchine di precisione per elettroerosione a tuffo (EDM) CNC e macchine da taglio per elettroerosione a filo CNC (WEDM) da oltre 30 anni. Le fusioni delle macchine utensili, come quelle del marchio svizzero, sono state sottoposte a tutte le principali ispezioni dei componenti utilizzando il tester di coordinate tedesco Zeiss e hanno collaborato con la tecnologia svizzera per garantire la precisione e la stabilità delle macchine EDM. Le macchine CNC Hanqi (EDM/WEDM) sono ampiamente utilizzate in vari settori, tra cui la produzione di stampi, la produzione automobilistica, la tecnologia dei chip, le apparecchiature mediche, l'elettronica, l'elettricità, l'hardware, la plastica, ecc. Hanqi CNC ha collaborato con diversi marchi di fama mondiale, tra cui THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH, ecc. La nostra fabbrica ha certificazioni autorevoli internazionali pertinenti come ISO9001, IS014001, CE, UL, ETL, ecc. I nostri prodotti hanno un elevato rapporto costi-efficacia e sono stati esportati in oltre 30 paesi e regioni in tutto il mondo. Grazie a macchine utensili di alta qualità e precisione (leader nel settore per la precisione delle lavorazioni MS-WEDM/EDM), siamo in grado di elaborare componenti molto complessi e siamo stati scelti da clienti di vari paesi, accumulando così un gran numero di clienti nazionali ed esteri di alta qualità con cui collaboriamo da molto tempo.
